Superare la disattivazione del catalizzatore

Come il team di esperti KDISON ha risolto il problema dell'avvelenamento da CO in un impianto di perossido di idrogeno utilizzando l'analisi dei dati e i meccanismi microscopici.

Negli impianti di produzione di perossido di idrogeno (H₂O₂) su larga scala basati sul processo all'antrachinone, le difficoltà di idrogenazione e i bruschi cali di efficienza del processo rappresentano comuni colli di bottiglia tecnici che limitano la produzione stabile ad alto carico. Recentemente, di fronte a un calo prolungato dell'efficienza di idrogenazione e alla disattivazione del catalizzatore in un importante impianto di H₂O₂, il team tecnico di KDISON ha utilizzato la modellazione sistematica dei dati e una diagnosi tecnica approfondita per individuare la causa principale del guasto del catalizzatore.

Il puzzle dei dati: separare l'interferenza "ovvia" del CO₂ dall'avvelenamento da CO ad alto livello "nascosto".

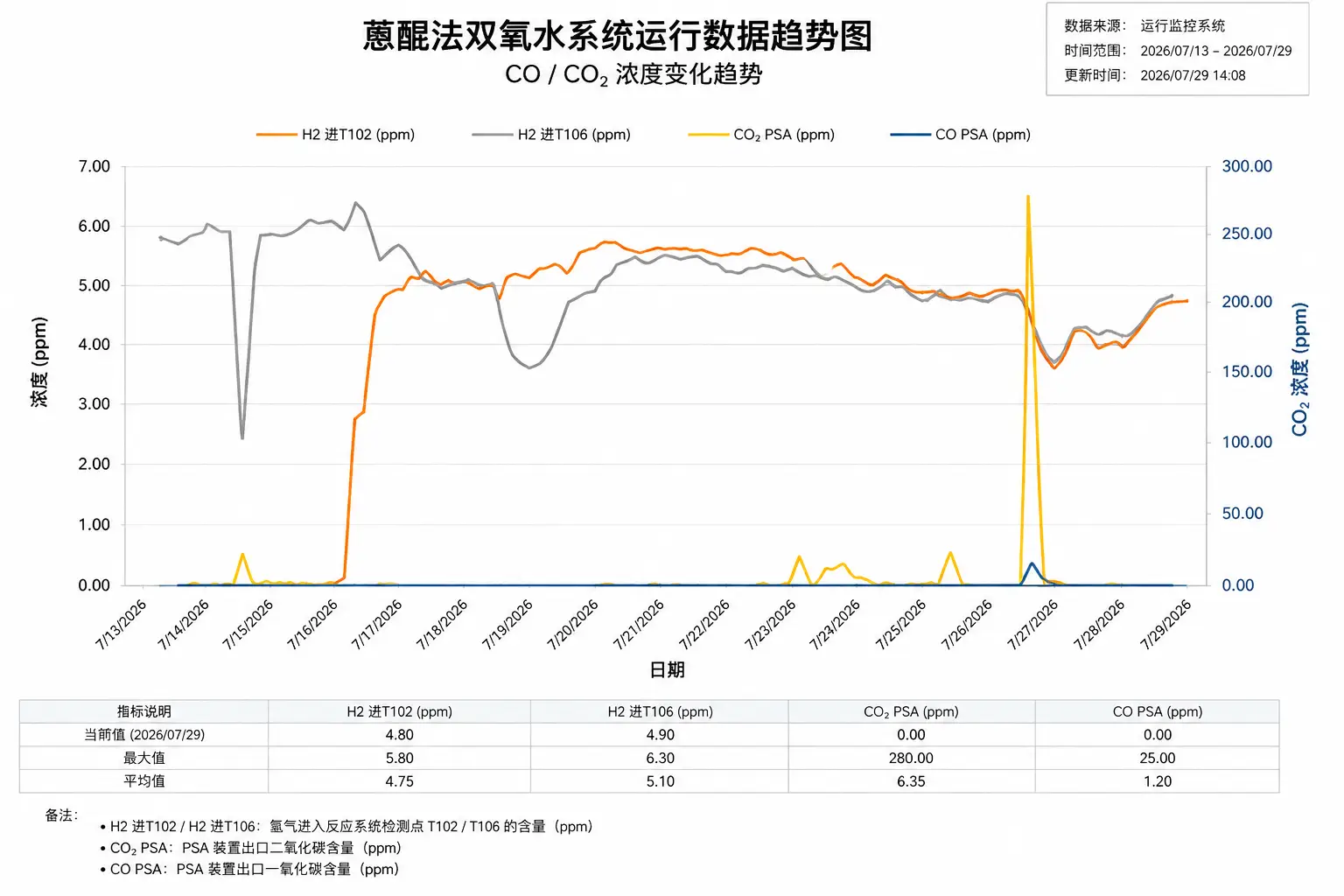

Le prime analisi dei dati in loco hanno mostrato un picco drammatico di anidride carbonica (CO₂) nei trend del sistema DCS. Questa anomalia, chiaramente visibile, ha inizialmente indotto il team dell'impianto a sospettare che la CO₂ fosse la principale responsabile dei problemi di idrogenazione.

Tuttavia, dopo aver esaminato attentamente le curve di analisi del gas di alimentazione (dati PSA) ed effettuato confronti dettagliati, gli esperti di KDISON hanno evidenziato un aspetto cruciale: le letture di superficie possono essere fuorvianti. La vera minaccia era rappresentata dall'"elevato livello di base nascosto" di monossido di carbonio (CO).

La loro interpretazione professionale delle curve ha rivelato due meccanismi molto diversi:

CO₂ – l'interferenza fisica temporanea

Sebbene la CO₂ abbia mostrato ampie fluttuazioni, i suoi effetti principali si manifestano sulla pressione parziale e sulle condizioni di trasferimento di massa nella reazione di idrogenazione. Si tratta di impatti fisici transitori. Una volta che i livelli di CO₂ tornano alla normalità, gli effetti scompaiono e non causano la disattivazione chimica del catalizzatore.

CO – il veleno lento e cumulativo che alla fine esplode

La curva del CO è apparsa relativamente "piatta" per un lungo periodo, per poi impennarsi bruscamente solo in seguito. L'analisi numerica ha dimostrato che questo livello di base apparentemente tranquillo era in realtà rimasto ben al di sopra del limite di sicurezza per un periodo prolungato.

· XNUMX€ Erosione cronica: L'esposizione prolungata a elevate concentrazioni di CO occupa e adsorbe chimicamente i siti attivi del palladio (Pd), erodendo progressivamente l'attività del catalizzatore.

· XNUMX€ Danni acuti: Successivamente, picchi acuti di CO hanno accelerato la formazione di carbonili di palladio, causando la perdita di metallo attivo e la sinterizzazione irreversibile delle particelle di Pd.

Analisi approfondita: Comprendere l'avvelenamento da CO dal punto di vista della chimica di coordinazione e della struttura elettronica.

Per aiutare il team dell'impianto a visualizzare chiaramente il processo di disattivazione, il team KDISON ha spiegato il meccanismo di avvelenamento da CO a livello molecolare:

Reazioni chimiche fondamentali

· XNUMX€ Adsorbimento superficiale: Le molecole di CO si adsorbono fortemente sulla superficie del palladio.

· XNUMX€ Carbonilazione (a concentrazioni di CO più elevate o in caso di esposizione prolungata): Formazione di specie di palladio carbonilico altamente volatili.

Percorso di disattivazione quadridimensionale

1. Blocco fisico – La forte coordinazione tra gli orbitali d del Pd e gli orbitali antileganti π* del CO occupa saldamente i siti attivi, bloccando l'adsorbimento e l'attivazione delle molecole di H₂ e antrachinone.

2. Cambiamento dello stato chimico – La coordinazione da parte del CO altera la densità elettronica attorno al Pd, modificandone lo stato di ossidazione locale e riducendo drasticamente la sua capacità di scindere e attivare l'idrogeno.

3. Perdita del componente attivo – I carbonili di palladio volatili vengono facilmente rimossi dal flusso di gas, con conseguente perdita permanente di palladio (la forma più grave di avvelenamento).

4. Perdita di superficie – Il CO abbassa l'energia superficiale delle particelle di Pd, favorendo la migrazione e l'agglomerazione dei piccoli cristalliti di Pd e causando una riduzione irreversibile della superficie specifica.

Distinguere la purga reversibile dal danno irreversibile

In ambito industriale, la risposta all'avvelenamento da CO dipende dalla profondità di adsorbimento:

Avvelenamento lieve/temporaneo (reversibile)

Quando l'adsorbimento di CO è limitato a un assorbimento fisico superficiale, un lavaggio con azoto puro (N₂) ad alto flusso può spesso desorbire il CO e ripristinare una parte significativa dell'attività.

Avvelenamento grave / danni permanenti (irreversibili)

Il catalizzatore non può essere recuperato tramite spurgo e deve essere sostituito quando si verifica una delle seguenti condizioni:

1. Notevole perdita di palladio dovuta alla volatilizzazione dei composti carbonilici (che richiede una nuova impregnazione).

2. Grave sinterizzazione dei cristalliti di Pd dopo una prolungata esposizione al CO, con conseguente perdita irreversibile della superficie.

3. Danni strutturali al supporto (ad esempio, reazione dell'allumina con CO₂ con formazione di carbonato di alluminio e collasso della struttura di supporto).

Le osservazioni sul campo nella torre di idrogenazione – solo il catalizzatore appena caricato sul fondo mostrava rilascio di calore, mentre i letti intermedio e superiore non presentavano quasi alcun aumento di temperatura – hanno confermato che il catalizzatore esistente aveva subito un avvelenamento profondo e irreversibile e danni strutturali. Questa diagnosi ha permesso di definire un piano preciso per la sostituzione del catalizzatore.

Controllo delle versioni e ottimizzazione del sistema: costruire una solida difesa per una produzione stabile.

A causa della natura irreversibile dell'avvelenamento grave da CO, il team KDISON ha sottolineato che concentrarsi solo sulla CO₂ non è sufficiente. È essenziale un sistema completo di monitoraggio e prevenzione delle impurità per l'idrogeno di alimentazione:

1. Limite di controllo rigoroso di 0.1 ppm – Gli impianti di produzione di idrogeno a monte della torre di idrogenazione dovrebbero implementare un monitoraggio continuo online del CO. Qualsiasi aumento del CO deve innescare l'immediato sfiato del flusso di idrogeno – non deve mai essere reintrodotto nella torre di idrogenazione. Solo quando il CO è rigorosamente inferiore a 0.1 ppm è possibile reintrodurre l'idrogeno.

2. Ristrutturazioni e ottimizzazione della distribuzione – Per la successiva sostituzione del catalizzatore, il team ha progettato uno schema di caricamento economicamente vantaggioso, combinato con modifiche alla distribuzione del liquido tramite sfere di allumina inerte, adattate al diametro della torre e alle caratteristiche di flusso. La soluzione migliora significativamente l'uniformità del contatto gas-liquido e l'efficienza di idrogenazione, riducendo al contempo i costi operativi complessivi.

Pensieri di chiusura

Combinando una profonda conoscenza dei dati di processo con un'analisi precisa del meccanismo microscopico, il team KDISON è riuscito a chiarire i distinti impatti delle impurità di CO₂ e CO e a mappare l'intero percorso dell'avvelenamento da CO. Questo caso dimostra ancora una volta la solida base tecnica di KDISON nell'ingegneria chimica e nella catalisi industriale.

Rimangono saldi i nostri principi di rigore scientifico e di supporto tecnico a lungo termine, aiutando gli impianti chimici di tutto il mondo a operare in modo più sicuro, efficiente e stabile.
